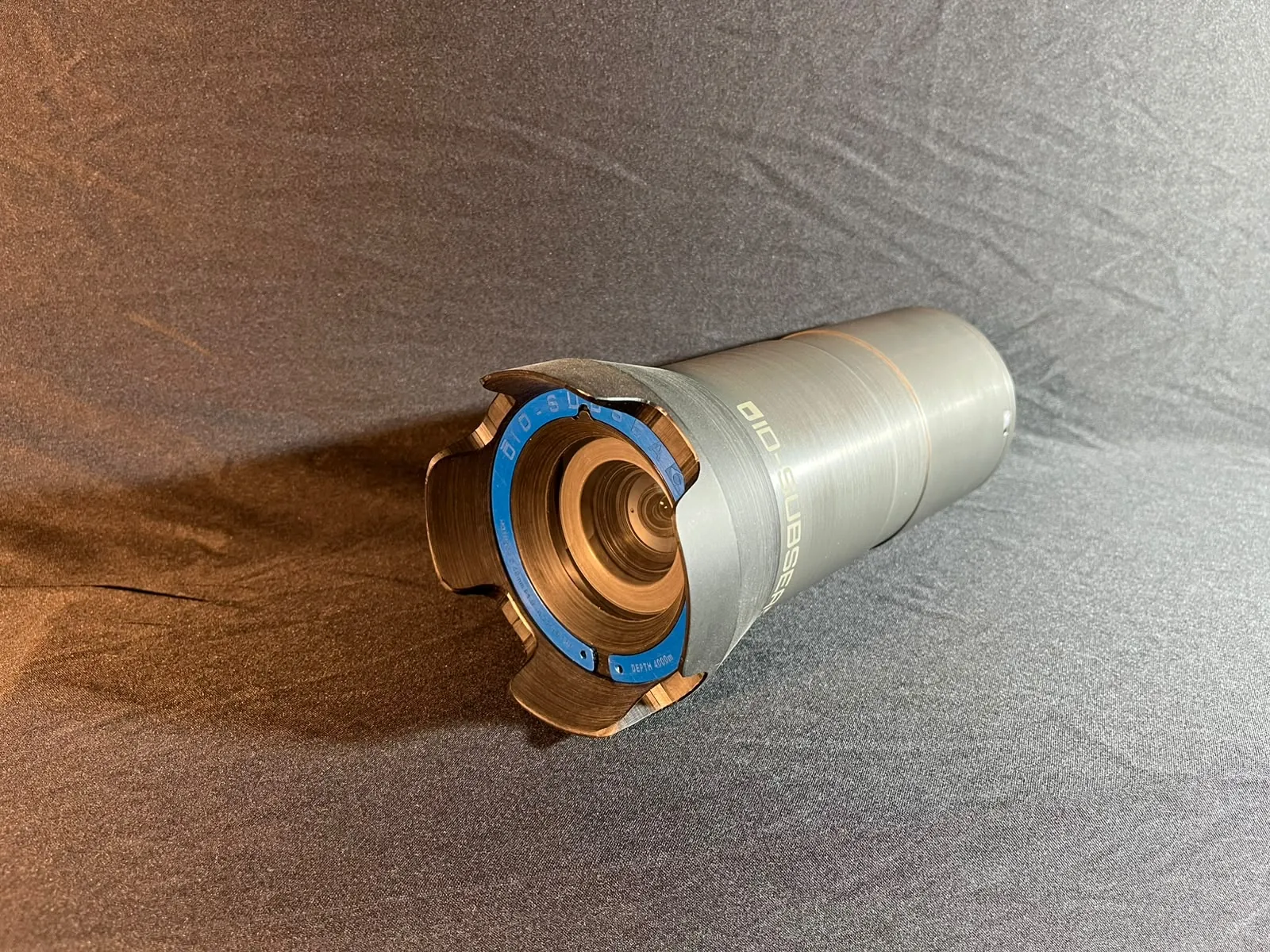

ID-HD-0001
Câmera HD Color Zoom
Vídeo Full HD por 3G-SDI para inspeção submarina, com zoom óptico, foco e interface RS-232.
4.000 mprofundidade de operação
1080pFull HD a 30 qps
30×zoom óptico
0,1 lxiluminação mínima
Prefere e-mail? Escreva para comercial@id-subsea.com.
Visão geral
Sobre o produto
A ID-HD-0001 é uma câmera para inspeções submarinas com vídeo HD/Full HD, ajustes de imagem e controle de foco e zoom. Versátil e eficaz, é projetada e fabricada 100% no Brasil.
Destaques
- Saída 3G-SDI (SMPTE ST 424M)
- Zoom óptico de 30× (F 1,6 a F 4,7)
- Interface serial RS-232
- Proteção contra inversão de polaridade, sobrecorrente e surtos
- Janela de safira e carcaça em alumínio 7020-T6
ID-HD-0001
Especificações técnicas
Elétrica
- Alimentação
- 20–26 VCC / 0,35 A
- Saída de vídeo
- 3G-SDI 800 mV p-p (75 Ω)
- Padrão de vídeo
- SMPTE ST 424M
- Relação sinal-ruído
- > 50 dB
- Controle de zoom e foco
- +12 VCC
- Interface serial
- RS-232
- Proteções
- Inversão de polaridade, sobrecorrente e surtos
Óptica
- Sensor
- CMOS Exmor R 1/2,8″
- Iluminação mínima
- 0,1 lx (F 1,6; 50 IRE)
- Resolução
- 1920 × 1080p, 30 qps
- Zoom
- 30× (F 1,6 a F 4,7)
- Ângulo de abertura (H)
- 63,7° a 2,3°
Mecânica
- Dimensões
- ø 100 × 281,2 mm
- Peso
- 3,45 kg no ar
- Janela
- Safira
- Carcaça
- Alumínio 7020-T6 anodizado
Ambiente
- Profundidade de operação
- 4.000 m
- Temperatura de operação
- −10 °C a 60 °C
- Conector
- Saiv 04-03 Coax BCR, rosqueado 4 vias
Pinagem do conector
Saiv 04-03 Coax BCR, rosqueado 4 vias
| Pino | Função |
|---|---|
| 1 | GND 0 V |
| 2 | VDC 24 V |
| 3 | Foco / TX |
| 4 | Zoom / RX |
Datasheet completoPDF com especificações, desenho e pinagem. Revisão atual.
Baixar datasheet (PDF)4 fotos
Galeria
Precisa da Câmera HD Color Zoom?
Fale com a equipe comercial para preço, prazo e disponibilidade em estoque.
