ID-MCL-0001

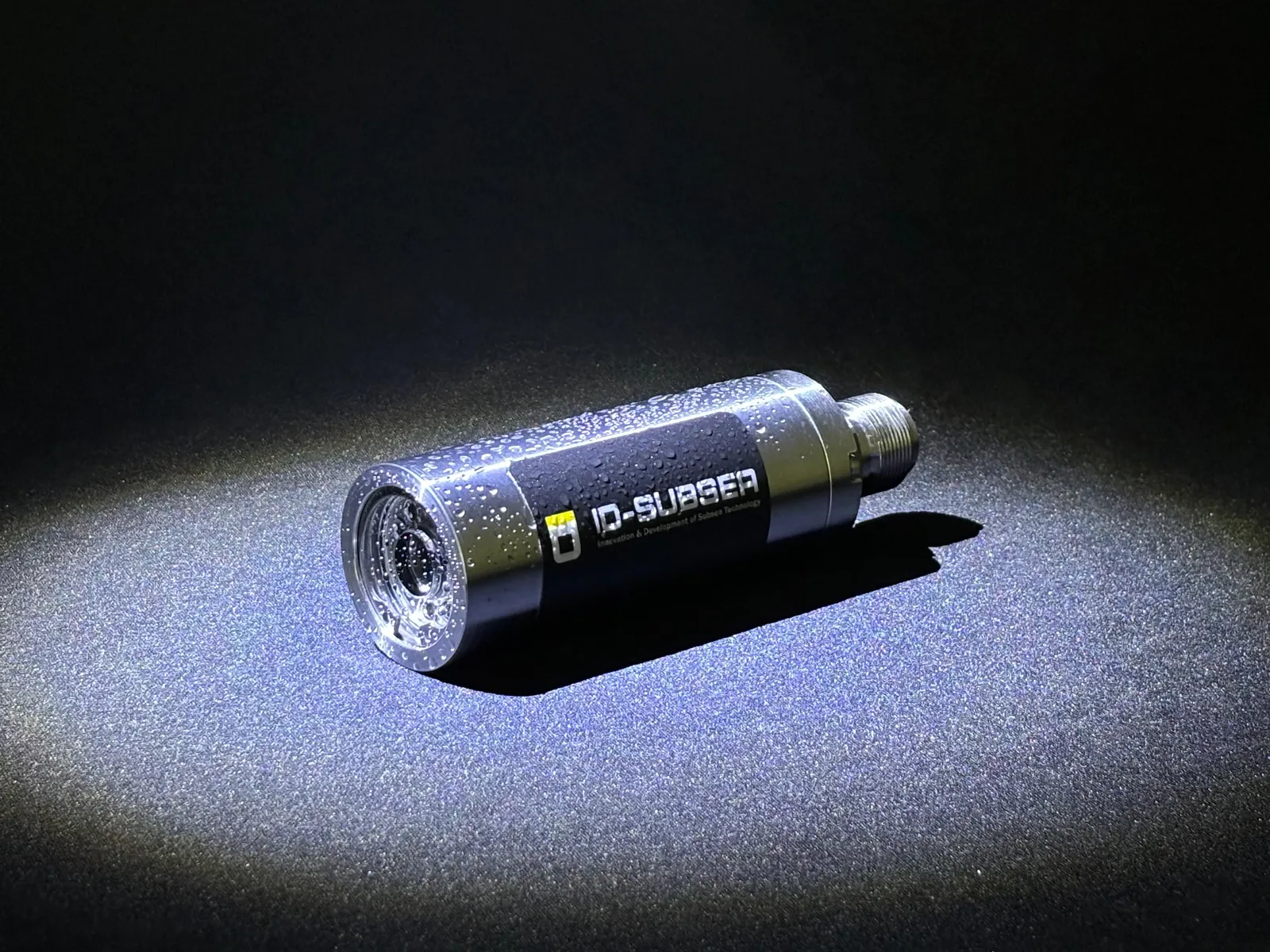

Minicâmera LED Subsea
Inspeção visual em baixa ou nenhuma luminosidade, com LED integrado e proteções contra surtos e inversão de alimentação.
3.000 mprofundidade de operação
1.500linhas de resolução
0,00001 lxiluminação mínima
ø 45 mmdiâmetro da carcaça
Prefere e-mail? Escreva para comercial@id-subsea.com.
Visão geral
Sobre o produto

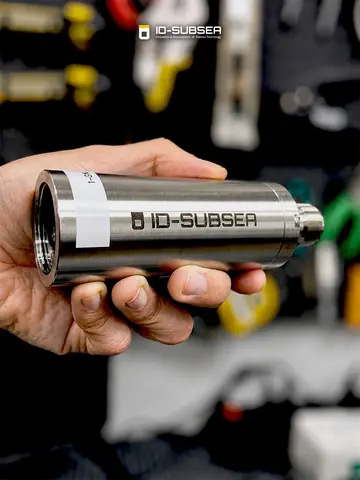

A ID-MCL-0001 é uma minicâmera subsea para inspeção visual em ambientes submersos com pouca ou nenhuma luz. Compacta, robusta e totalmente projetada no Brasil, oferece imagem de alta resolução (1.500 linhas) com iluminação LED integrada.
Destaques
- LED integrado com intensidade ajustável
- Proteção contra sobretensão, sobrecorrente e surtos na linha de vídeo
- Proteção contra inversão de alimentação
- Fusíveis autorrearmáveis
- Carcaça em aço inoxidável 316L
ID-MCL-0001
Especificações técnicas
Elétrica
- Alimentação
- 24 VCC (20–26 VCC) / 0,12 A
- Saída de vídeo
- CVBS 1,0 Vp-p (75 Ω)
- Padrão de vídeo
- NTSC
- Relação sinal-ruído
- > 38 dB
- Proteções
- Sobretensão, sobrecorrente, surtos no vídeo e inversão de alimentação
Óptica
- Sensor
- CCD 1/2,7″
- Iluminação mínima
- 0,00001 lx (F 3,8 mm)
- Resolução
- 1.500 linhas
- Ângulo de abertura (H)
- 83°
- LED
- 6 lm (matriz), intensidade ajustável
Mecânica
- Dimensões
- ø 45 × 144,5 mm
- Peso
- 0,850 kg no ar; 0,614 kg na água
- Lente
- Acrílico
- Carcaça
- Aço inoxidável 316L
Ambiente
- Profundidade de operação
- 3.000 m
- Temperatura de operação
- −10 °C a 60 °C
- Conector
- 5506-1508-0001, rosqueado 8 vias
Pinagem do conector
5506-1508-0001, rosqueado 8 vias
| Pino | Função |
|---|---|
| 1 | 0 V |
| 2 | Vídeo |
| 3 | 0 V |
| 4 | NC |
| 5 | VCC |
| 6 | NC |
| 7 | NC |
| 8 | NC |
Datasheet completoPDF com especificações, desenho e pinagem. Revisão atual.
