ID-CFZ-001
Câmera Color Zoom
Câmera colorida para inspeção submarina, com controle de foco e zoom e janela de safira.
4.000 mprofundidade de operação
36×zoom óptico
550linhas de resolução
> 50 dBrelação sinal-ruído
Prefere e-mail? Escreva para comercial@id-subsea.com.
Visão geral
Sobre o produto
A ID-CFZ-001 é uma câmera colorida para inspeções submarinas, com ajustes de imagem e controle de foco e zoom. Versátil e eficaz, é projetada e fabricada 100% no Brasil.
Destaques
- Zoom óptico de 36× (F 1,6 a F 4,5)
- Controle de foco e zoom por +12 VCC
- Janela de safira
- Carcaça em alumínio 7020-T6 anodizado
ID-CFZ-001
Especificações técnicas
Elétrica
- Alimentação
- 20–26 VCC / 0,32 A
- Saída de vídeo
- CVBS 1,0 Vp-p (75 Ω)
- Padrão de vídeo
- NTSC
- Relação sinal-ruído
- > 50 dB
- Controle de zoom e foco
- +12 VCC
Óptica
- Sensor
- CCD EXview HAD 1/4″
- Iluminação mínima
- 1,4 lx (F 1,6; 50 IRE)
- Resolução
- 550 linhas
- Zoom
- 36× (F 1,6 a F 4,5)
- Ângulo de abertura (H)
- 57,8° a 1,7°
Mecânica
- Dimensões
- ø 100 × 281,2 mm
- Peso
- 3,45 kg no ar
- Janela
- Safira
- Carcaça
- Alumínio 7020-T6 anodizado
Ambiente
- Profundidade de operação
- 4.000 m
- Temperatura de operação
- −10 °C a 60 °C
- Conector
- 5506-1508-0001, rosqueado 8 vias
Pinagem do conector
5506-1508-0001, rosqueado 8 vias
| Pino | Função |
|---|---|
| 1 | 0 V |
| 2 | Vídeo |
| 3 | 0 V |
| 4 | Foco |
| 5 | VCC |
| 6 | Zoom |
| 7 | NC |
| 8 | NC |
Datasheet completoPDF com especificações, desenho e pinagem. Revisão atual.
Baixar datasheet (PDF)5 fotos

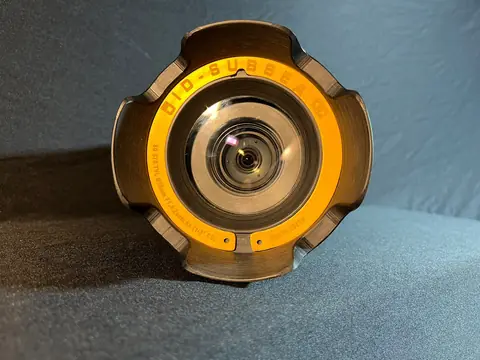

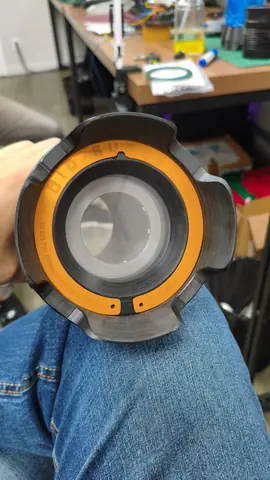

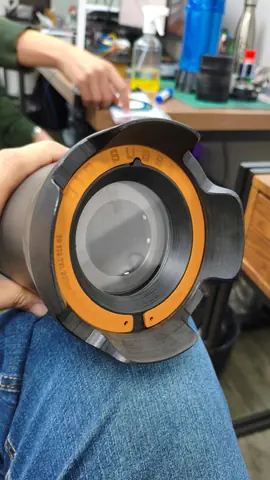

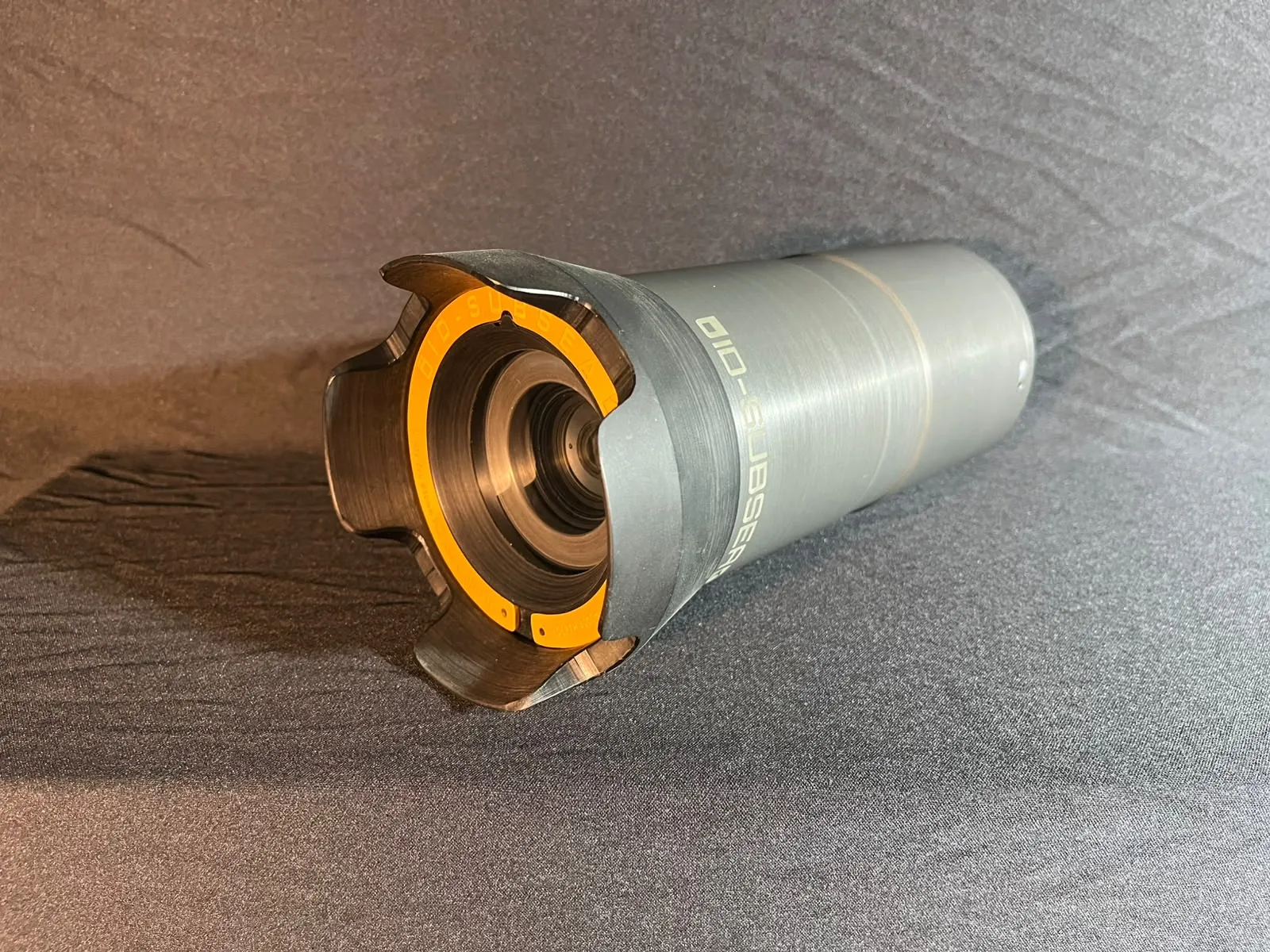

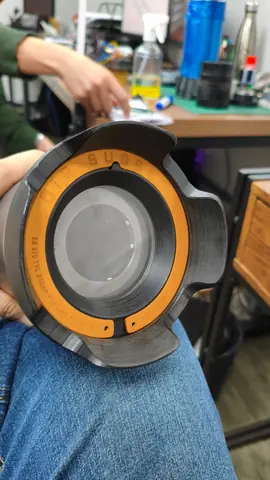

Galeria
